近兩年，隨著智能網聯汽車的快速發展，一直處于不溫不火狀態的HUD逐漸受到重視，如合資品牌中，寶馬幾乎將其應用于全系車型；自主品牌中，東風日產啟辰星、紅旗HS5等新車中亦有呈現。尤其是AR-HUD技術，其增強現實功能有更好的用戶體驗、更實用的用戶價值，成為車企和相關技術提供商的關注熱點。

圖片來源：華陽多媒體

智能互聯時代 AR-HUD成行業新風口

HUD起源于航空領域，在汽車上出現迄今已有30余年。目前汽車行業有三種產品形態：C-HUD、W-HUD以及 AR-HUD。據在此領域深耕多年的惠州市華陽多媒體電子有限公司（以下簡稱“華陽多媒體”）產品總監張環宇介紹，以上三種產品形態的分類主要依據成像方式及成像內容。

當中，C-HUD主要采用一個半透明的樹脂板來反射出虛像，該產品因安裝便利，曾在售后市場引起一陣風潮。不過，弊端亦較為明顯，主要呈現在兩個方面：1、成像區域小、顯示內容有限；2、成像距離近，位置較低。也正因為此， C-HUD形態逐步被邊緣化。

W-HUD則直接使用擋風玻璃反射成像，可支持更大的成像區域、更遠的投影距離。因其技術已經成熟，目前成為市場主流，寶馬、奔馳、凱美瑞等諸多量產車型中已有配備。

圖片來源：華陽多媒體

AR-HUD同樣投射于擋風玻璃上，不過相較W-HUD而言，成像區域更大、投射距離更遠，成像上也更為生動直觀。簡單來說，AR-HUD是在駕駛員視線區域內合理疊加顯示一些駕駛信息，并結合于實際交通路況中。

“隨著汽車智能網聯時代到來，現有的HMI（人機交互系統）亟待升級。AR-HUD改變了屏幕對信息的孤立顯示，將信息與實景融合，變成指引性顯示，不僅更炫酷，也更易讀，更符合消費者對智能網聯汽車的預期。另從安全性上來講，AR-HUD與ADAS功能相結合，更直觀呈現跟車距離預警、車道偏離預警、紅綠燈監測等信息，方便駕駛員快速作出反應，提升駕駛安全。因此，從長期發展來看，AR-HUD是行業大勢，也是HUD技術未來主流發展方向。”張環宇說道。

也正因為此，AR-HUD吸引到越來越多車企以及技術提供商對相關產品的關注和投入。整車方面，如近期曝光的全新奔馳S級，盡管尚未量產，卻已將AR-HUD配置作為一大宣傳點。而在技術研發上，除了較早涉入的大陸等國際零部件巨頭外，國內如ADAYO華陽多媒體等目前也已取得較大進展。

據了解，華陽多媒體于2012年開始組建HUD團隊，目前已推出較為成熟的C-HUD、W-HUD及AR-HUD產品及解決方案，其中W-HUD已獲得了多個國內以及海外車企的量產項目；在AR-HUD方面，基于母公司華陽集團汽車電子業務在智能座艙領域的多年耕耘，華陽多媒體自行搭建了完整的AR-HUD的平臺，包括ADAS、儀表、導航的輸入，相關產品將于2021底開始陸續搭載量產車型面世。

大規模商用存難點 ADAYO華陽多媒體給出解決方案

盡管AR-HUD前景向好，但在其量產化道路上還存在諸多難點。

“在HUD方面，與國際零部件企業相比，國內企業涉入較晚。不過在AR-HUD研發和推廣上，大家基本處于同一起跑線。這給我們創造了更多的機會，目前華陽針對部分量產‘痛點’已找到解決方案。”張環宇表示。

首先， HUD成像過程一直存在“陽光倒灌”現象（ 根據光路可逆，外部陽光可以照進HUD內部，被當中的非球面鏡聚集，像放大鏡點火柴一樣在成像單元處產生一個高溫點，這被稱為“陽光倒灌”，俗稱“光害”），這對成像單元的耐高溫性提出較高要求。目前量產的HUD幾乎都采用的是TFT成像，它的優勢在于技術成熟，成本較低，然而缺陷也很明顯，如顯示亮度不夠，且耐高溫能力較弱，無法承受高規格AR-HUD“陽光倒灌”。相對而言，另一成像技術DLP顯示亮度高，且具有較高的耐熱性，但不足之處是DLP成本高。

針對以上性能和成本無法兼?zhèn)涞膯栴}，華陽多媒體通過探索HUD參數、偏光、濾光之間的關系，形成了整套理論及驗證模型，在可控范圍內使用“TFT+光學膜”的方案以降低成本，而在更高參數的產品中使用DLP成像方案。“這樣能夠推動AR-HUD在各級別車型上得以廣泛配置。”張環宇說道。

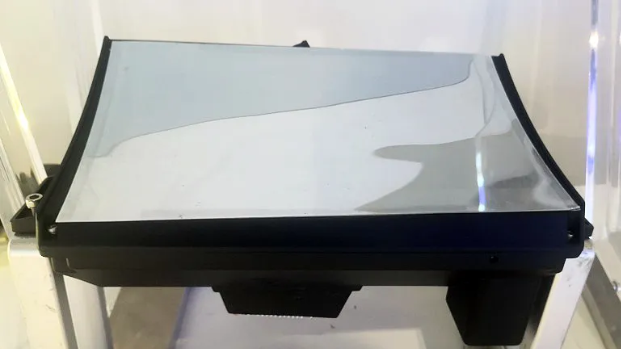

“TFT+光學膜”AR-HUD

其次，AR-HUD發展中還存在一個至關重要的問題——讓人眼、HUD顯示面、真實道路三者之間在一條視線上，這樣才能達到足夠沉浸的AR體驗，保障行駛安全。若要達到這一點，需強大的運算能力?；诖耍A陽多媒體在不斷優化AR-HUD的進程中，增加了DMS功能?；贒MS的輸入，HUD根據眼睛的空間位置，自動調節畫面高度，自動重構3D UI。“下一步，為了適應車廠不同配置情況，我們要在沒有DMS輸入的情況下，通過算法及模型實現上述功能。”張環宇說。

圖片來源：華陽多媒體

當然，AR-HUD要達到量產，除了以上外，還存在如何與自動駕駛功能更好的融合，在諸多場景顯示中如何保障安全等問題。“AR-HUD是為安全而生的產品，但顯示內容過多，勢必也會對駕駛員產生干擾。這當中涉及到一個非常重要的問題——人機交互邏輯。“張環宇表示，“AR-HUD硬件只是載體，只有UI設計及交互邏輯能夠為駕駛員帶來安全與便利，市場才會為該配置買單。華陽多媒體硬件及算法已經成熟，下一步就是研究交互邏輯，如何讓顯示內容實現‘少即是多’，是公司未來一段時間的重點方向。”

從目前市場發展來看，隨著智能網聯技術商業化進程加快，HUD迎來增長期，而AR-HUD作為行業大勢所趨，在車企及技術提供商共同努力下，量產指日可待。據了解，為了應對當前W-HUD的需求量激增以及AR-HUD即將量產問題，華陽多媒體已經著手解決產線升級的問題，并且新增了幾條多功能的自動化產線，以充分準備后續的交付工作。
